Разводка труб и канализации в ванной комнате



Монтаж труб в санузле

Итак, после сноса перегородки, демонтажа пола и демонтажа штукатурки,  приступил к такому важному моменту, как разводка труб водоснабжения по санузлу, а также разводке канализации.

Вскользь я уже упоминал о том, что дверной проем в бывший туалет был мною заложен кирпичом, но не упомянул о том,  что оставил часть этого проема не заложенным.

Дело в  том, что водяной стояк я решил упрятать в стену, поэтому незаложенная часть стала колодцем для труб, к которым в случае аварии всегда есть доступ.

Сделав обрешетку из профиля для гиспоскартона, я со стороны санузла закрыл этот колодец гипсоволокнистой плитой для дальнейшего оштукатуривания и финишной отделки плиткой.

Выглядит это вот так:

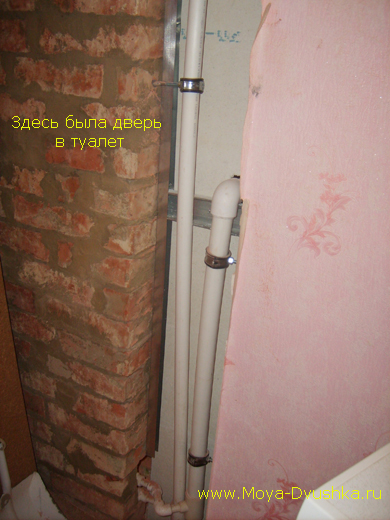

Колодец для труб. Вид из корридора

Колодец для труб. Вид из корридора.

Колодец для труб. Вид со стороны санузла

Колодец для труб. Вид со стороны санузла

После того, как трубы стояка были упрятаны в колодец, сделал в стене нишу для кранов, фильтра грубой очистки и счетчиков (на фото она видна внизу -там где торчат красные барашки краников и серые гибкие временные шланги).

Как мне не хотелось, но пришлось браться за штробление  (не нашел однозначного ответа как пишется штрОба или штрАба 🙂  ) стен под водяные трубы и канализацию. Дело это пыльное, шумное и достаточно сложное физически. В общем, удовольствие это не из приятных, но я с детства воспитан на фразе «кто не работает, тот не ест», которую в данном случае можно перевести как «кто не делает ремонт, тот живет в г…не».

В-общем, расчертив каналы-штробы, болгаркой с алмазным диском я делал прорези в кирпиче и перфоратором (в отсутствии перфоратора придется помучиться с молотком и зубилом) сбивал куски кирпича меду этими пропилами.

При долблении штробы под канализацию важно не забывать про уклон для стока!

Опять, как и в случае с демонтажом стены, посоветую развесить мокрые простыни, заткнуть все отверстия в дверях влажными тряпками, поставить в ванной тазы с водой. От такого увлажнения пыли будет немного меньше, но все равно дышать без респиратора и смотреть без очков невозможно!

Развлёкшись с болгаркой, перфоратором, молотком и зубилом, убрав образовавшийся строительный мусор и пыль, приступил к следующему этапу: собственно к самой разводке труб.

Тут следует сделать небольшое отступление по вопросу выбора самих труб.

Как известно, сейчас в основном используются либо металлопластиковые трубы (металлопласт), либо полипропиленовые трубы. У первых большим плюсом выступает простота монтажа, у вторых чуть большая надежность соединения.

Дело в том, что фитинги для металлопластиковых труб нельзя замуровывать в стены, поэтому тут однозначно не мой вариант.

Полипропиленовые трубы имеют другой недостаток, а именно использование специального приспособления для монтажа — утюга для сварки швов. К счастью для меня, у меня был товарищ, который занимается непосредственно монтажом труб и его помощь (и его утюг) были незаменимы.

Проложив трубы в подготовленные штробы, надежно сварив места соединения, я замуровал их в стене. Правда, на всякий пожарный я выдержал трубы незамурованными (а вдруг потечет) в течении недели пока делал другие дела, а именно разводил электрику.



Замурованные трубы в стене

Замуровал трубы в стену



Разводка труб канализации и водопровода в стене

Разводка канализации и водопровода в стене



Если обратить внимание на последние два фото, то видно что для части участка я не пробивал штробу и трубы идут не в стене. Во-первых, в этом месте будет стоять ванна и за ней трубы не видно. Но дело не только в лени штробить стену, а в том что к этому участку в случае (не дай бог!!!) аварии имеется доступ для ремонта.

Таким образом, у меня к этому моменту санузел объединен, снята штукатурка со стен, демонтирована убогая строительная стяжка, заложена дверь в туалет, сделан в стене колодец для водяных стояков и разведены трубы по санузлу.

В следующей статье я расскажу как делал электрику в ванной комнате.

Комментирование и размещение ссылок запрещено.

3 комментария к записи “Разводка труб и канализации в ванной комнате”

  1. megapolisap:

    на мой взгляд пишется штроба (штробить)
    Канализация круто задранная кверху на умывальнике не проявила каких-либо отрицательных моментов? Обычно уклон меньше делается и наверх труба пускается или гофрой проводят.
    На полотенцесушитель просятся запорные краны, чтобы воду не отключать в случае чего.

    • IngBild:

      С канализацией для умывальника никаких проблем не возникло. Работает дай дорогу. Да и не вижу причин… больше уклон — выше скорость ухода воды.
      С полотенцесушителем — тут да, согласен. Дело в том, что его я планирую поменять на лесенку с установкой кранов и повернуть в противоположную сторону, но как обычно, руки не доходят (усиленно занимаюсь утеплением и облагораживанием лоджии)

  2. Вячеслав:

    «Но дело не только в лени штробить стену, а в том что к этому участку в случае (не дай бог!!!) аварии имеется доступ для ремонта».

    Какая там авария если нет стыков труб, вот в коробе реально может потечь
