Самостоятельная установка клапана приточной вентиляции



Клапан вентиляции на двери

В свое время я писал о том, что в детской комнате у меня на окне установлен клапан приточной вентиляции аэрэко. Рассказывал о свежем воздухе в комнате, о регулировке влажности в помещении, о стремящемся к нулю конденсате на окнах в морозные деньки нашей русской зимы, но не буду повторяться, так как почитать все это Вы это можете в той моей статье. И вот недавно представился случай запечатлеть установку своими руками этого чудного клапана приточной вентиляции, хотя … ничего чудного в нем нет – простая физика.

Итак, в зале у меня сделано французское окно и дверь на лоджию, на которую я, собственно, и собрался ставить этот прибор. Первым делом, сфотографировал общий вид устройства из “коробки”, а точнее пакета. Я использовал только сам клапан с планкой крепления и не использовал наружный козырек, так как вентиляционные отверстия выходят на застекленную лоджию, где он совсем не нужен.

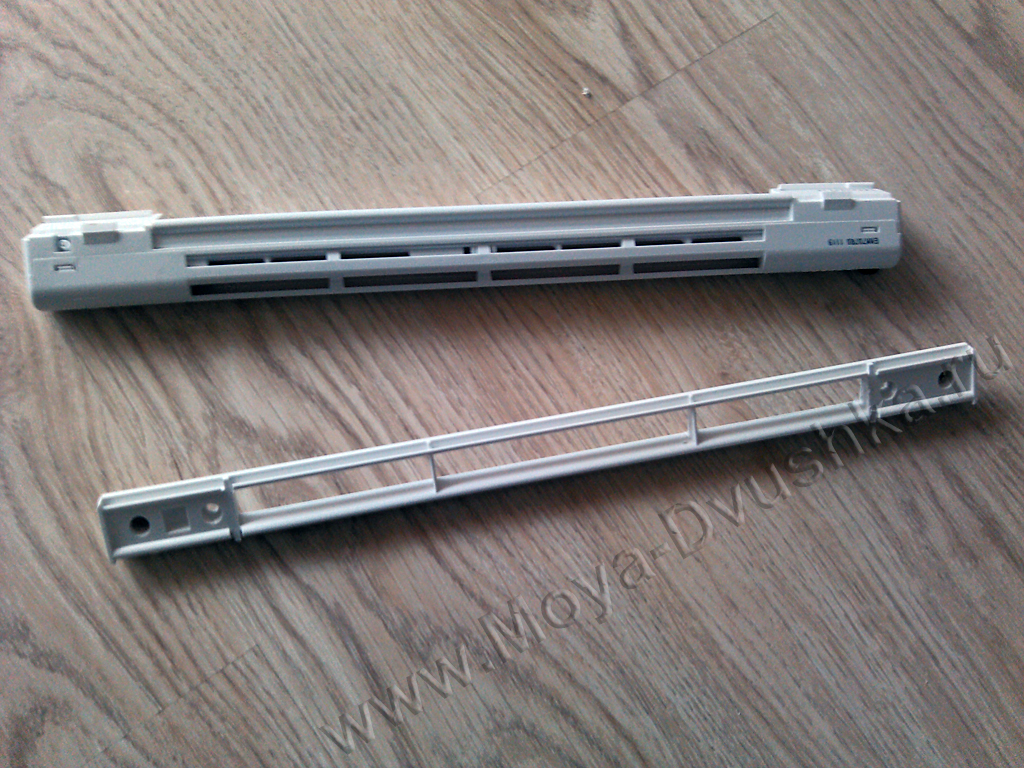

Aereco из коробки

Клапан из коробки (пакета)

Первым делом, приложив планку крепления клапана аэрэко к двери, прикинул место его установки. Тут важно понимать откуда и куда будет идти воздух, т.е. воздушные туннели должны совпадать как на самой створке двери или окна, так и на дверной раме. Важно заметить места установки дверной фурнитуры, чтобы при выпиливании каналов, её не затронуть.

Прикрутил саморезами для пластиковых окон планку крепления таким образом, чтобы будущие воздушные каналы створки и дверной рамы-коробки находились друг напротив друга.

Следующим действием, естественно, стала разметка под отверстия туннелей.

Половина дела сделана – теперь осталась только физическая работа по вырезке вентиляционных каналов.

Откручиваю планку и начинаю делать отверстия вначале в створке двери. Я думаю, самым удобным инструментом для этого стал бы дремель (Dremel), но у меня его, к сожалению, нет, поэтому пришлось обходиться имеющимся оборудованием.

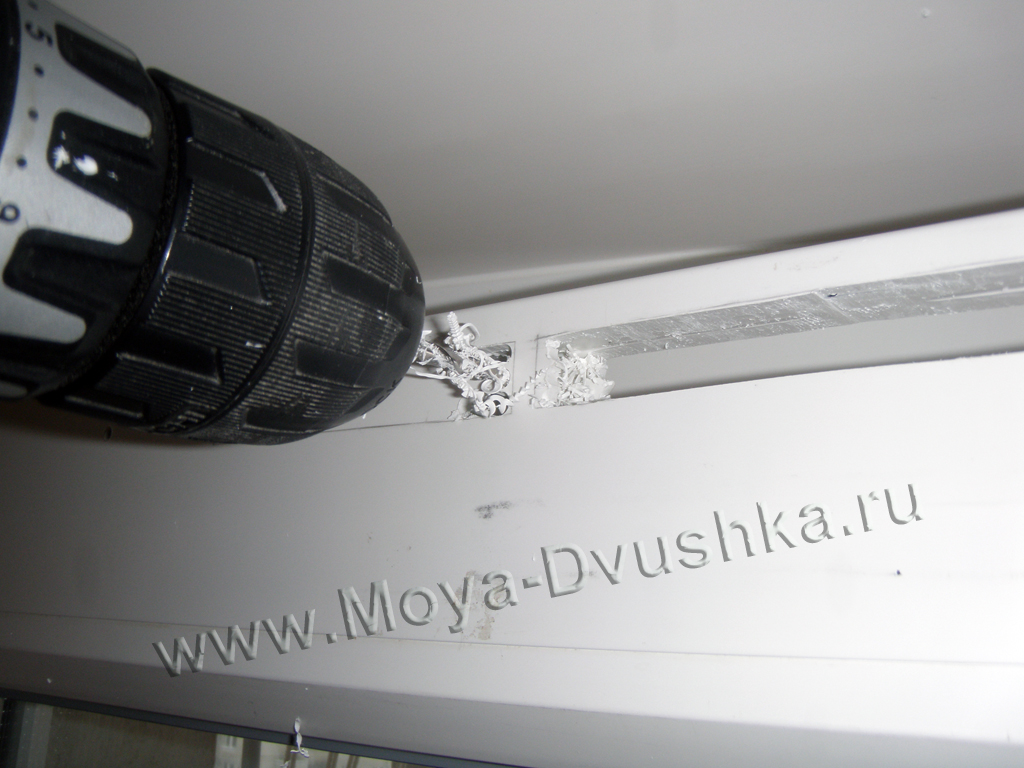

Высверливаю отверстия

Высверливаю отверстия

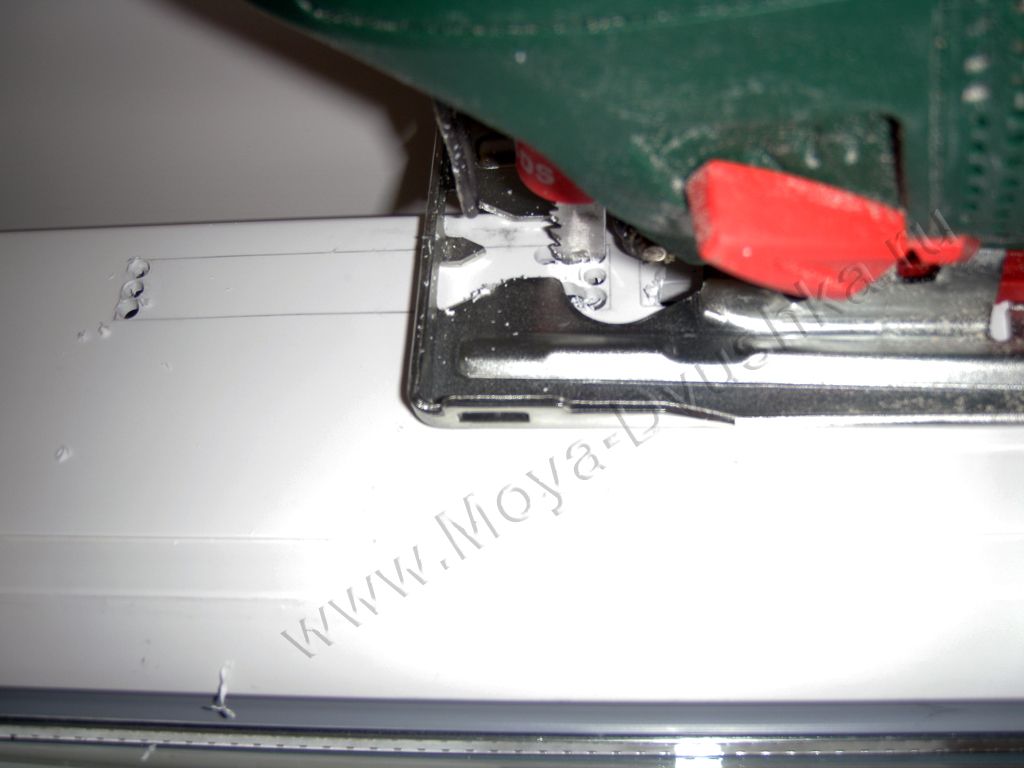

Выпиливаю туннели лобзиком

Выпиливаю туннели лобзиком

Высверлив  с одной стороны контура отверстия, достаточные для того, чтобы просунуть полотно электролобзика, попробовал сделать пропилы: получается быстро и сравнительно качественно, но электролобзик приходится держать в очень неудобном положении, а дверь снимать я поленился. В любом случае, на отверстия в створке двери у меня ушло не более 15 минут и я уже было порадовался что все так легко и просто. Но, как оказалось, жизнь более прозаична и моя радость была не долгой.

Следующим этапом надо было разметить места воздушных каналов на дверной коробке. Сделать это несложно, достаточно закрыть дверь (окно) и сквозь готовые отверстия в створке начертить контуры на дверной коробке. А вот сделать эти отверстия уже посложнее.

Дело в том, что электролобзиком их выпилить не получится, так как им просто не подлезть. Вот и пришлось мне, опять же высверлив с края контура отверстия, вставлять ножовочное полотно по металлу и вручную выпиливать контуры. Вроде бы операция несложная, но нудная и это “вжик-вжик” малость раздражает. Да и руки, поднятые вверх, начинают быстро уставать – ну это известное дело, кровь то отходит из них.

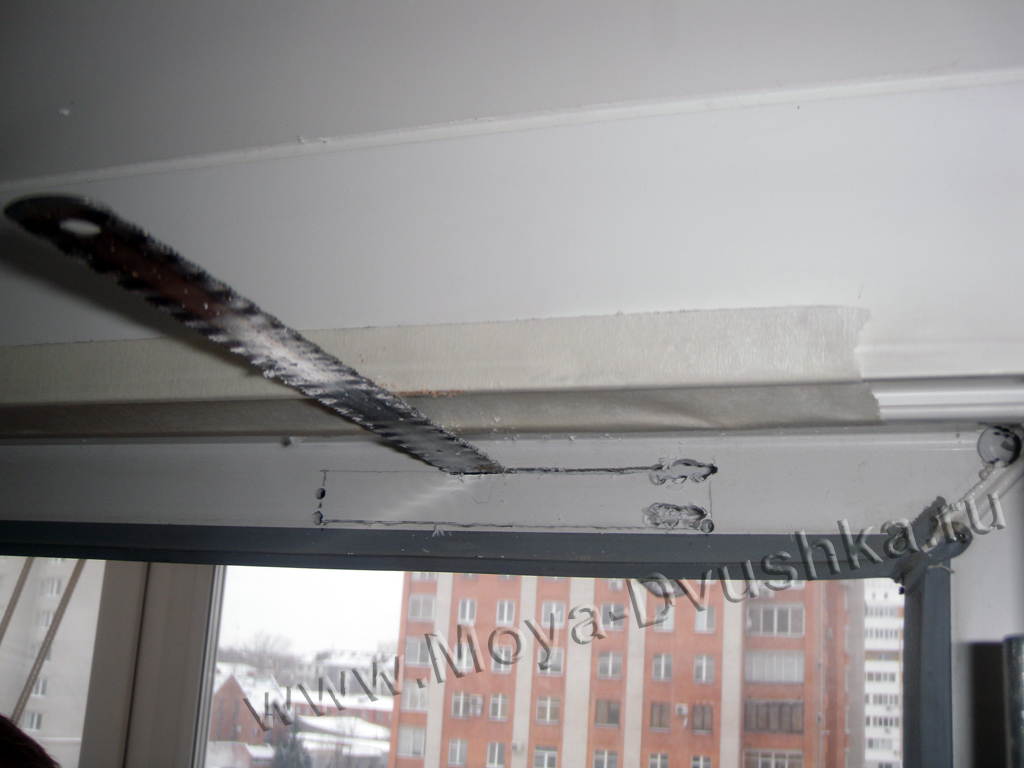

Пропил в раме двери полотном

Пропил в раме двери

Как бы то ни было, воздушные каналы выпилены и осталось им придать эстетичный вид, для чего мне понадобился самый универсальный инструмент под именем напильник.

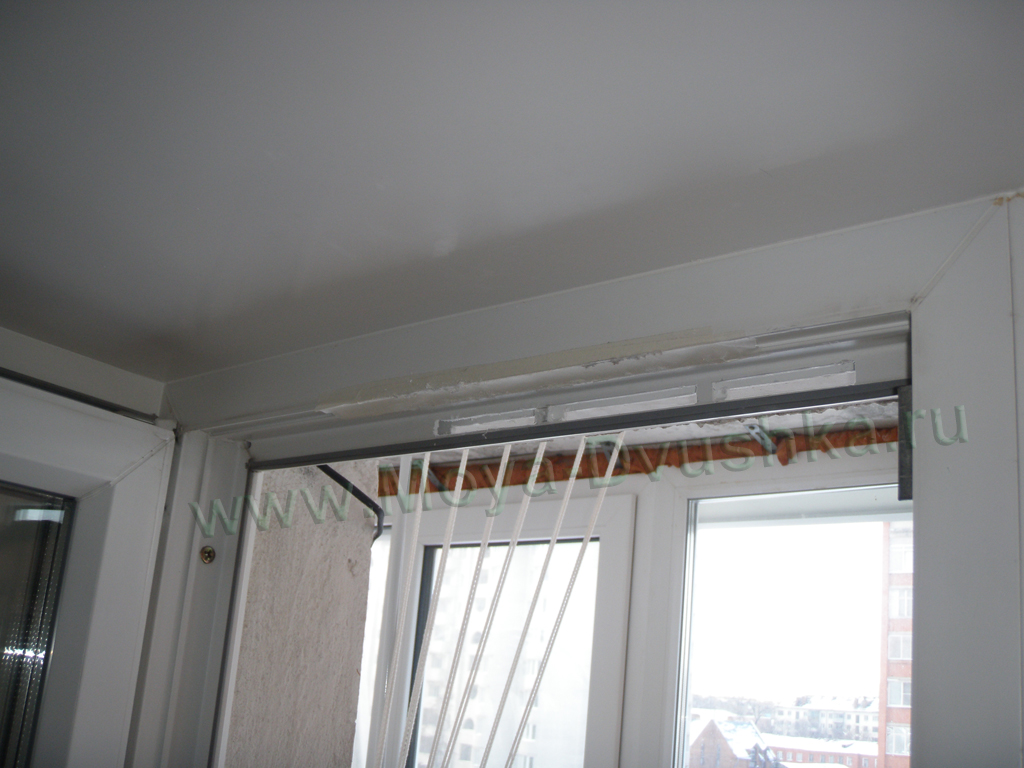

Дверная рама с отверстиями

Дверная рама с отверстиями

Приведя с его помощью, воздушные туннели к эстетичному виду, прикручиваю планку клапана и … легким движением руки  пристегиваю клапан на защелки.

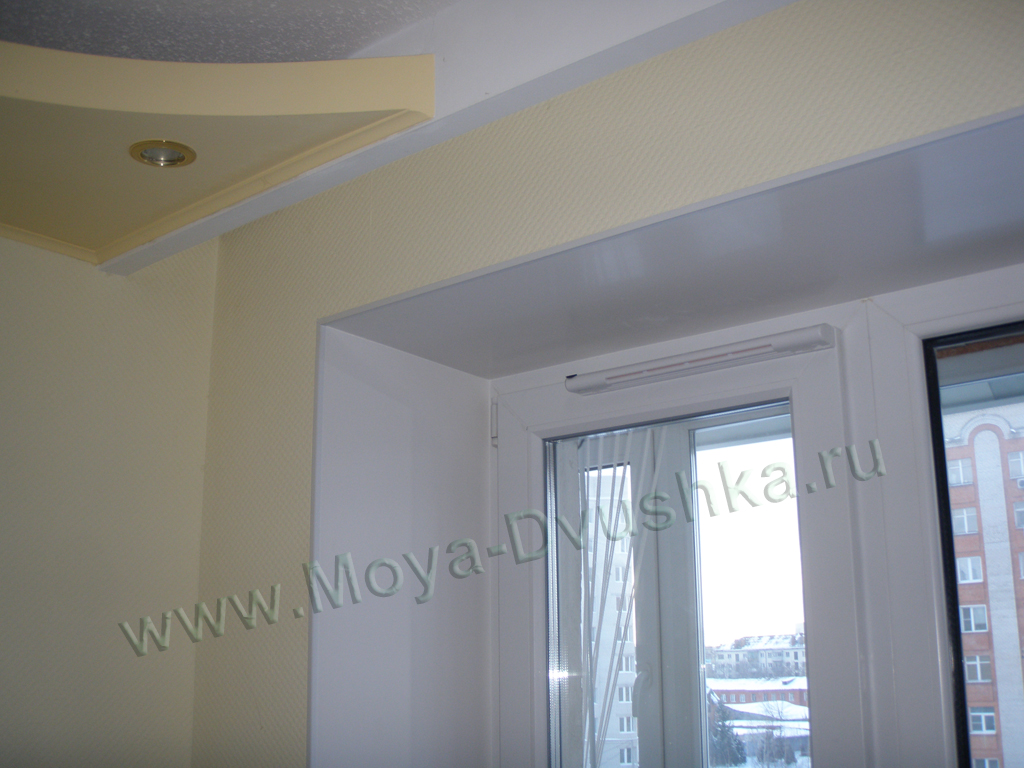

Клапан aereco на двери

Клапан aereco на двери

На всё про всё, самостоятельная установка клапана приточной вентиляции заняла у меня не более часа и в результате у меня свежий воздух в комнате… хотя тут уместна небольшая оговорка: так как воздушные туннели выходят на застекленную лоджию, то воздух поступает из неё, а остекление у меня практически герметично, поэтому в настоящий момент подумываю сделать над потолком лоджии каналы к клапану, но еще не решил, стоит ли. Текущая зима покажет.
